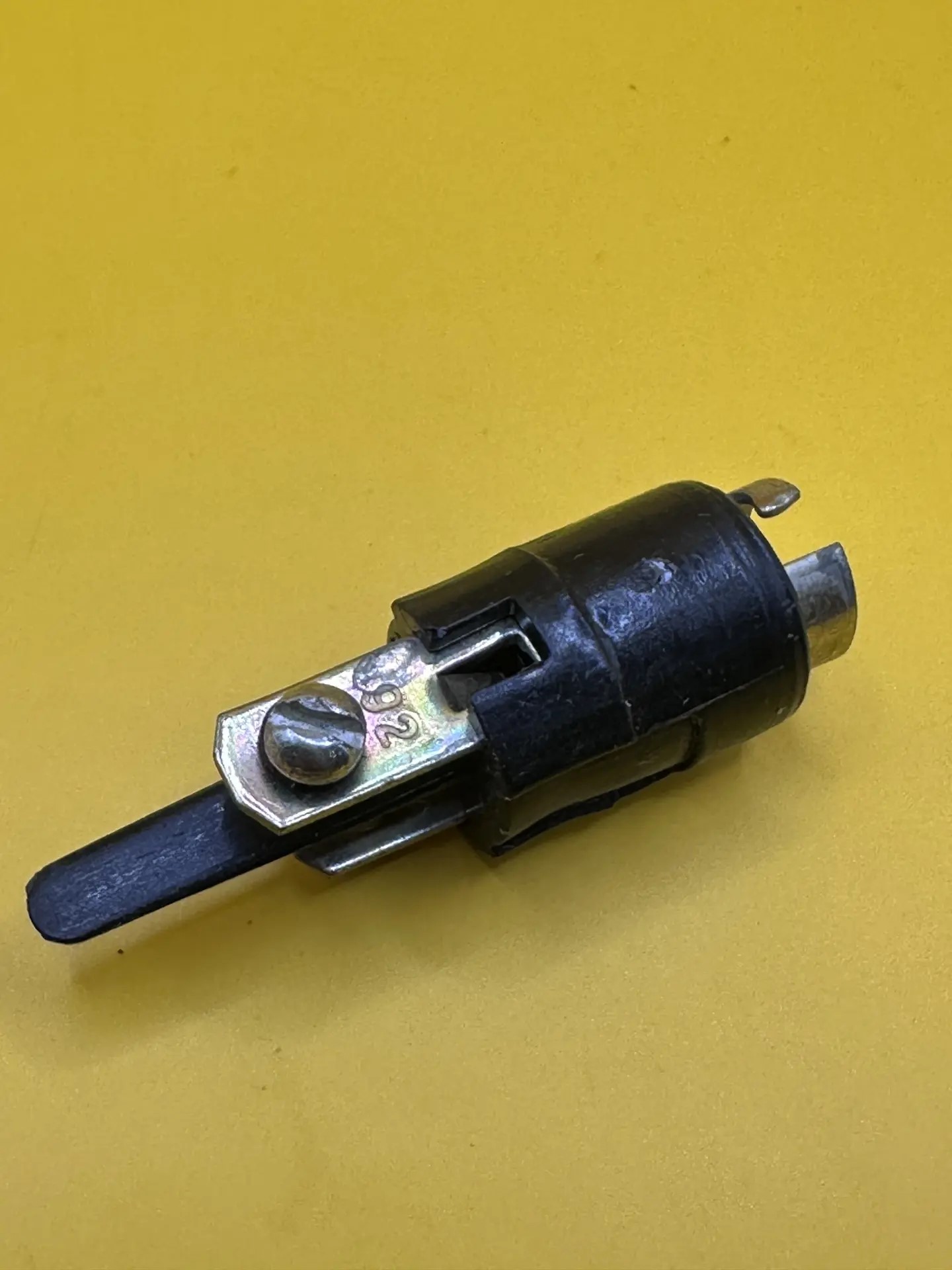

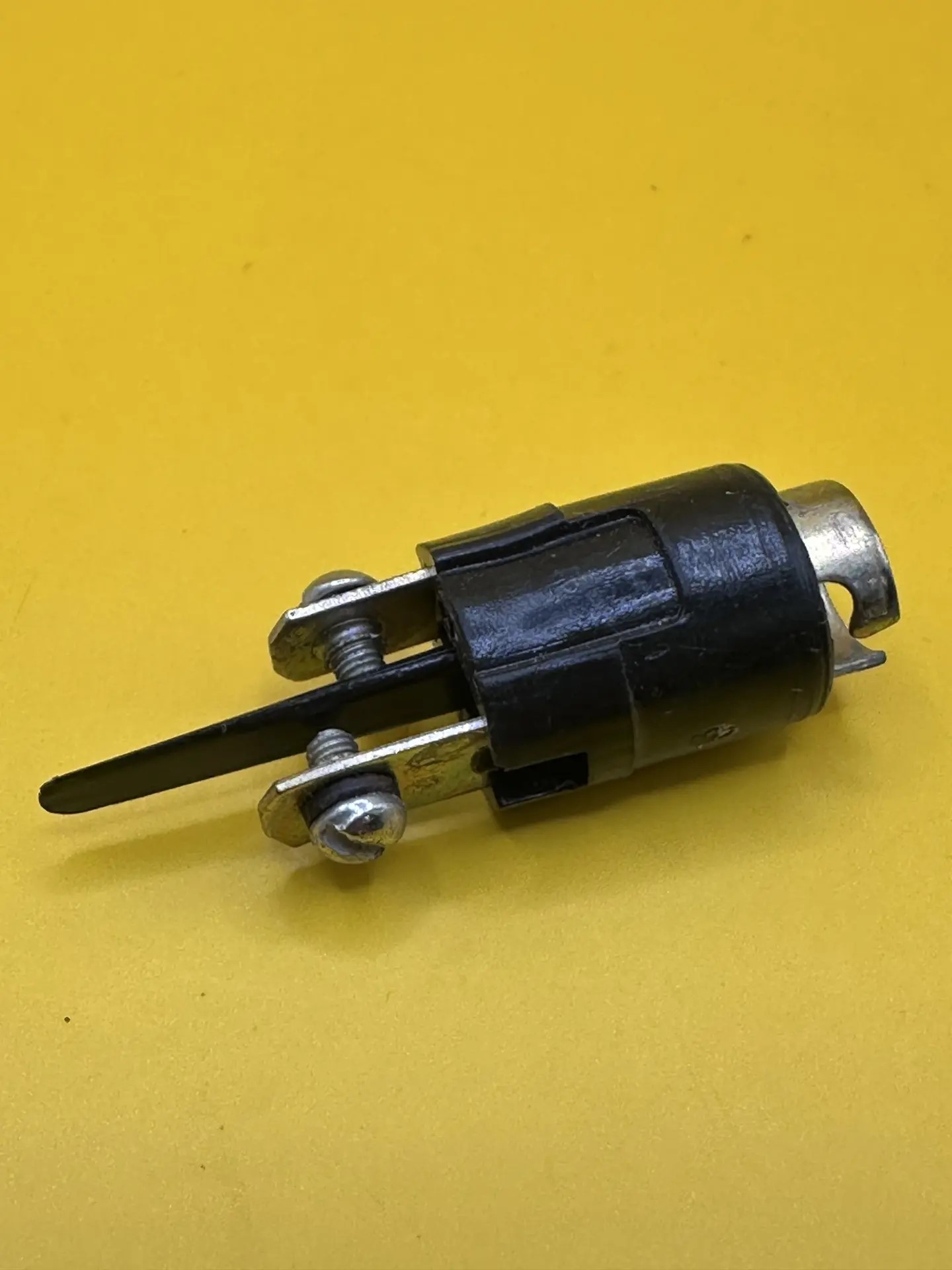

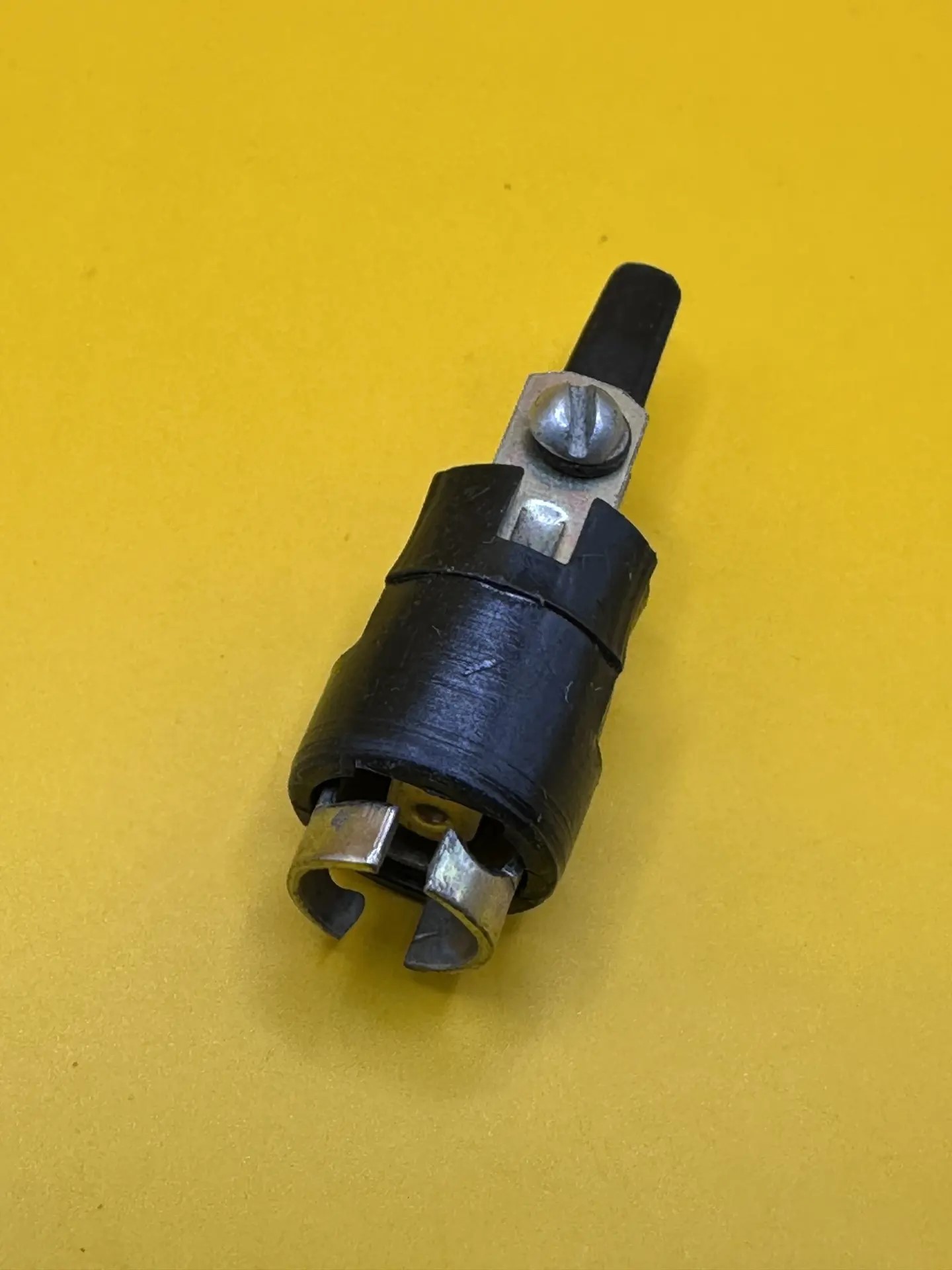

Автомобильный патрон (держатель) под лампу с цоколем BA9s (T4W) с винтовыми клеммами для подключения проводки — крепёжно‑контактный узел для установки сигнальных и габаритных ламп в приборную панель, фары, указатели поворота и иные штатные места освещения. Деталь состоит из:
цилиндрического корпуса из чёрного термостойкого пластика — формирует посадочное гнездо под лампу BA9s;
металлического контактного стакана с прорезью (на торце) — обеспечивает надёжный контакт с цоколем лампы;
двух винтовых клемм с металлическими пластинами и гайками — для жёсткого и вибростойкого подключения проводов бортовой сети;
крепёжной скобы (усика) — для фиксации патрона в посадочном отверстии панели или корпуса узла.
Назначение — штатная установка ламп накаливания или светодиодных аналогов с цоколем BA9s (T4W) в панели приборов, подсветке шкал, габаритных огнях, указателях поворота, повторителях и иных местах, где требуется компактный источник света 12/24 В. Патрон обеспечивает надёжный электрический контакт, вибростойкость соединения, простую замену лампы без демонтажа проводки и удобство подключения/отключения жгута за счёт винтовых клемм.
Характеристики:
тип цоколя: BA9s (T4W);
рабочее напряжение: 12/24 В;
номинальный ток: до 2 А;
материал корпуса: термостойкий пластик (PA/PBT) + оцинкованная сталь (клеммы, скоба);
цвет: чёрный пластик + серебристый металл;
температурный диапазон: −40…+120 °C;
размеры:
наружный диаметр корпуса: ~19–20 мм;
длина корпуса (без скобы): ~22–24 мм;
общая длина со скобой: ~32–35 мм;
ширина скобы: ~18–20 мм;
межосевое расстояние между клеммами: ~18–20 мм;
диаметр монтажного отверстия под винт: ~5 мм;
масса: ~15–18 г.
Совместимость:
автомобили ВАЗ (LADA) семейства 2101–2107, 2121 «Нива» — подсветка шкал приборов, габаритные огни, повторители поворота;
ВАЗ‑2108–2115, LADA Samara — отдельные узлы подсветки щитка приборов и фар;
ГАЗ‑24, ГАЗ‑3102, УАЗ‑469 — при наличии аналогичных посадочных мест под патрон BA9s.
Комплектация: патрон лампы - 1 шт.
