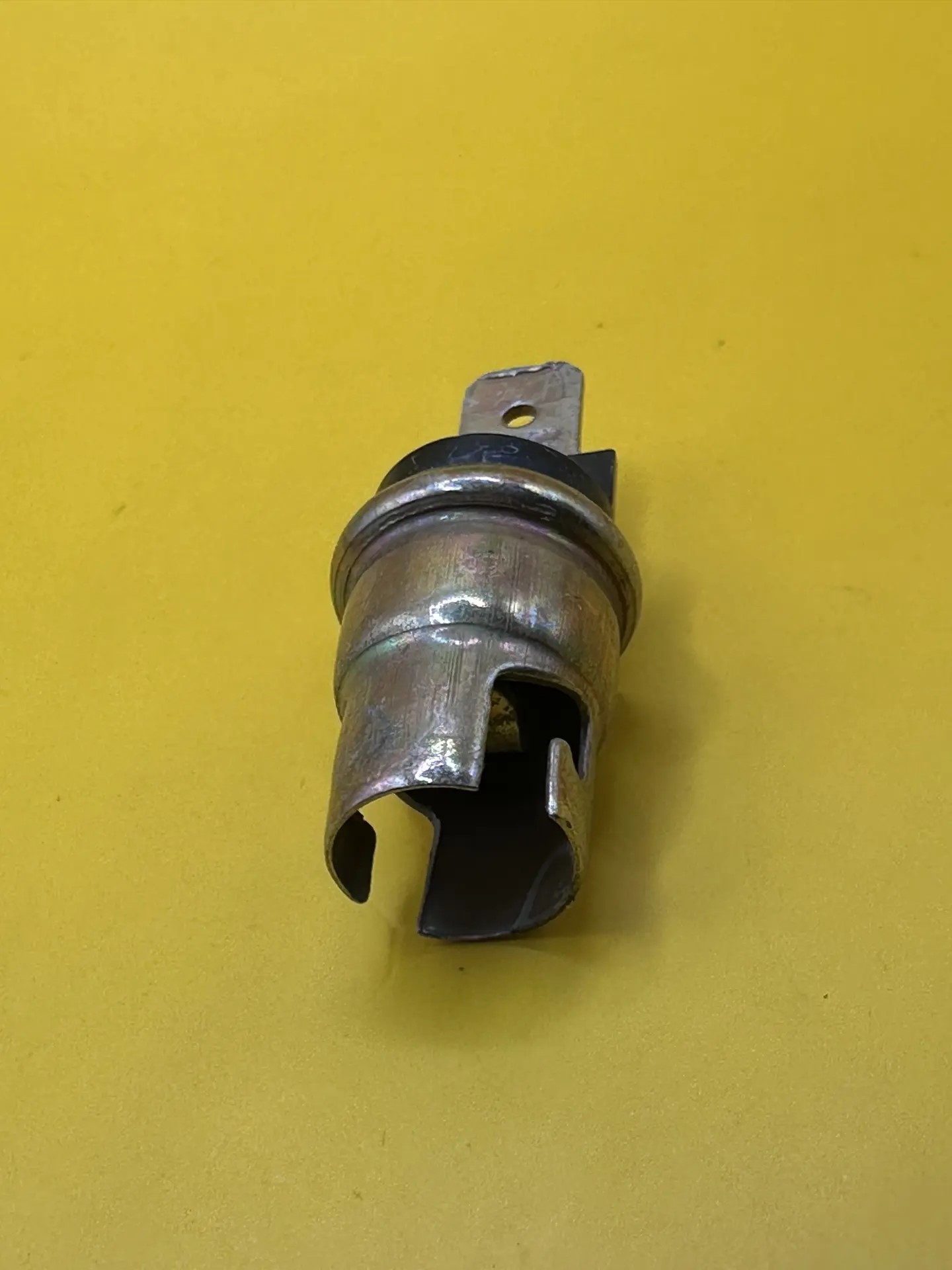

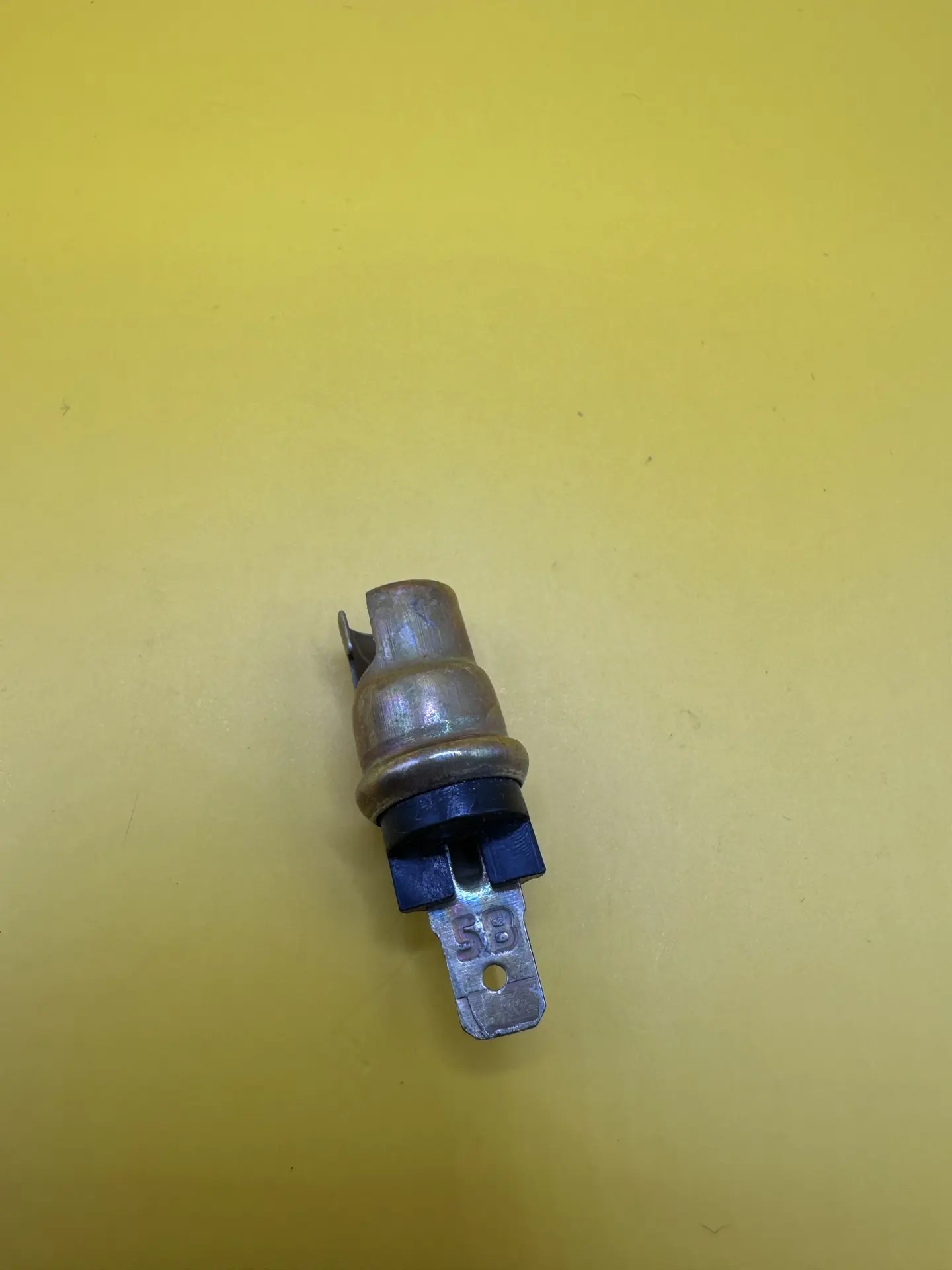

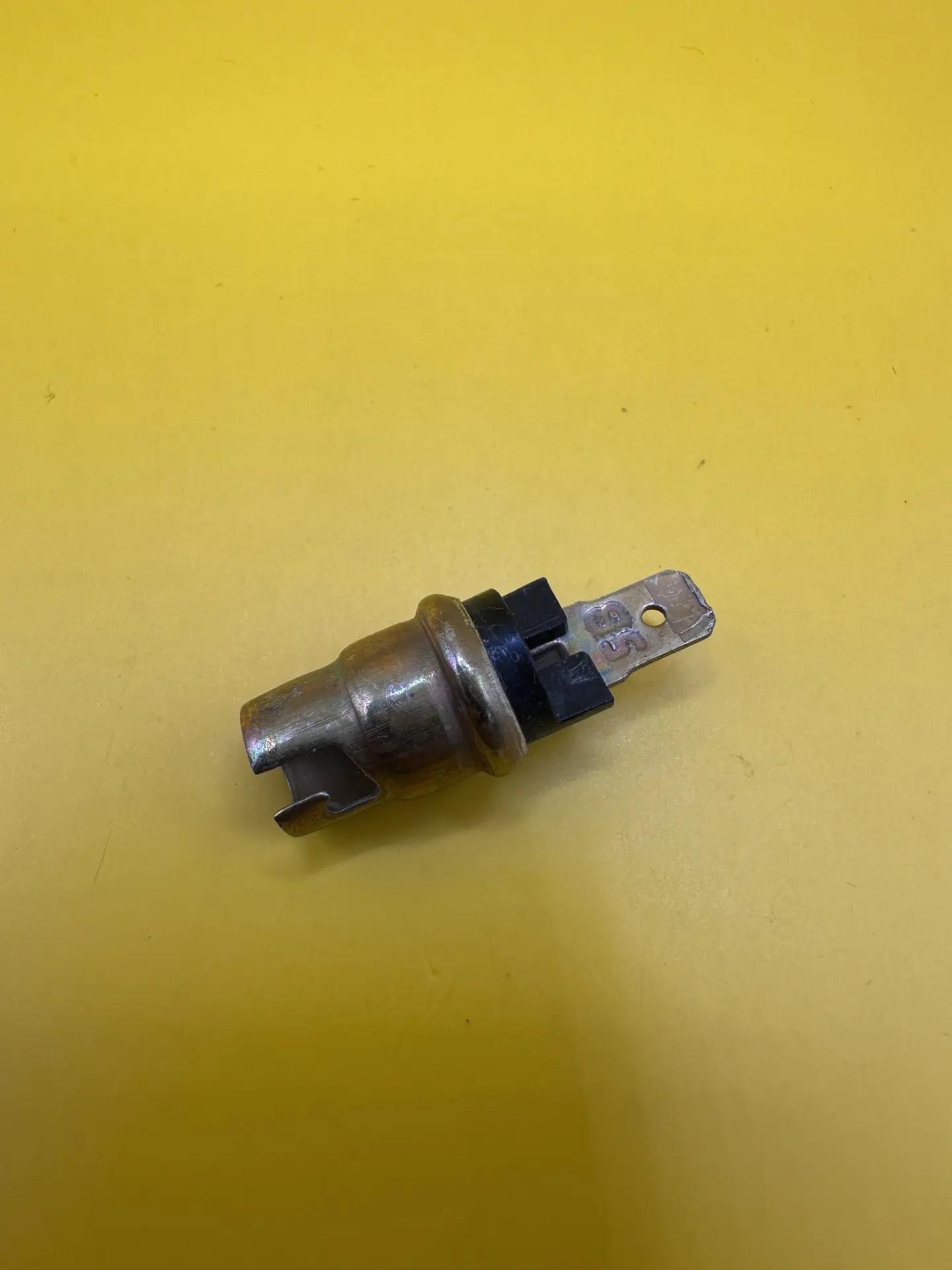

Металлический патрон (держатель) под автомобильную лампу с цоколем BA9s (тип T4W) — крепёжно‑контактный узел для установки лампы в приборную панель, подсветку фар или иные штатные места освещения автомобиля.
Деталь из штампованной оцинкованной стали с изоляционной вставкой из термостойкого пластика (чёрная часть) и монтажной скобой с отверстием под винт/заклёпку. Характерные элементы:

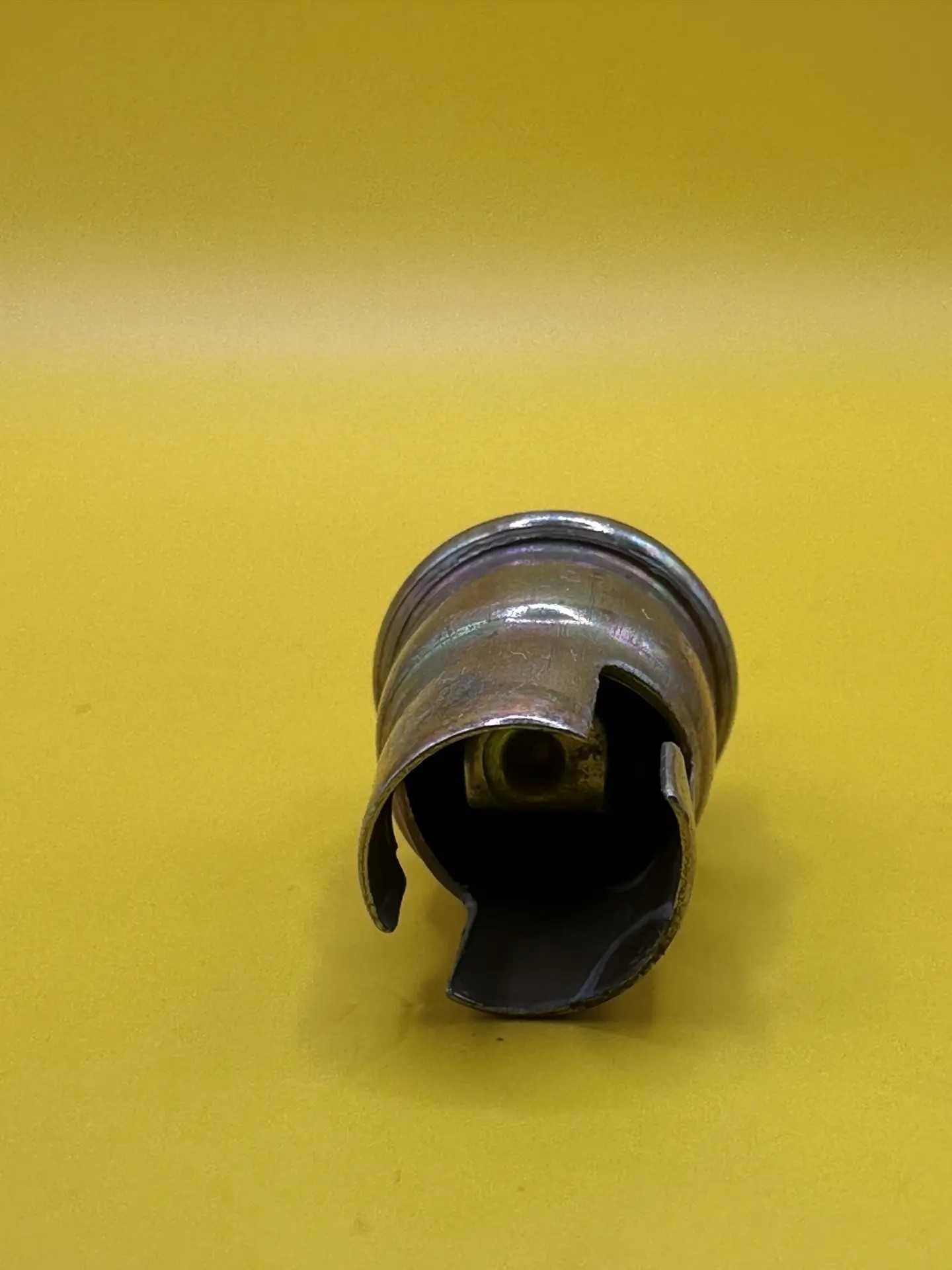

цилиндрический корпус с продольными пазами‑вырезами — для фиксации патрона в посадочном гнезде за счёт упругой деформации;
контактные площадки внутри корпуса — обеспечивают электрический контакт с цоколем лампы BA9s;
монтажная пластина с отверстием — для жёсткого крепления к панели или корпусу узла;
изоляционная вставка — предотвращает замыкание контактов на массу и защищает от вибраций.
Назначение — штатная установка ламп накаливания или светодиодных аналогов с цоколем BA9s (T4W) в панели приборов, подсветке фар, габаритных огнях, указателях поворота и иных местах, где требуется компактный источник света 12/24 В. Патрон обеспечивает надёжный электрический контакт, вибростойкость соединения и простую замену лампы без демонтажа проводки.
Характеристики:
тип цоколя: BA9s (T4W);
рабочее напряжение: 12/24 В;
номинальный ток: до 2 А;
материал корпуса: оцинкованная сталь 0,5–0,7 мм + термостойкий пластик (PA/PBT);
цвет: серебристый металл + чёрный пластик;
температурный диапазон: −40…+120 °C;
размеры:
наружный диаметр корпуса: ~19–20 мм;
длина корпуса (без скобы): ~22–24 мм;
общая длина со скобой: ~32–35 мм;
ширина скобы: ~18–20 мм;
диаметр монтажного отверстия: ~5 мм;
масса: ~12–15 г.
Совместимость:
автомобили ВАЗ (LADA) семейства 2101–2107, 2121 «Нива» — подсветка шкал приборов, габаритных огней, повторителей поворота;
ВАЗ‑2108–2115, LADA Samara — отдельные узлы подсветки щитка приборов и фар;
ГАЗ‑24, ГАЗ‑3102, УАЗ‑469 — при наличии аналогичных посадочных мест под патрон BA9s.
Комплектация: патрон - 1 шт.
