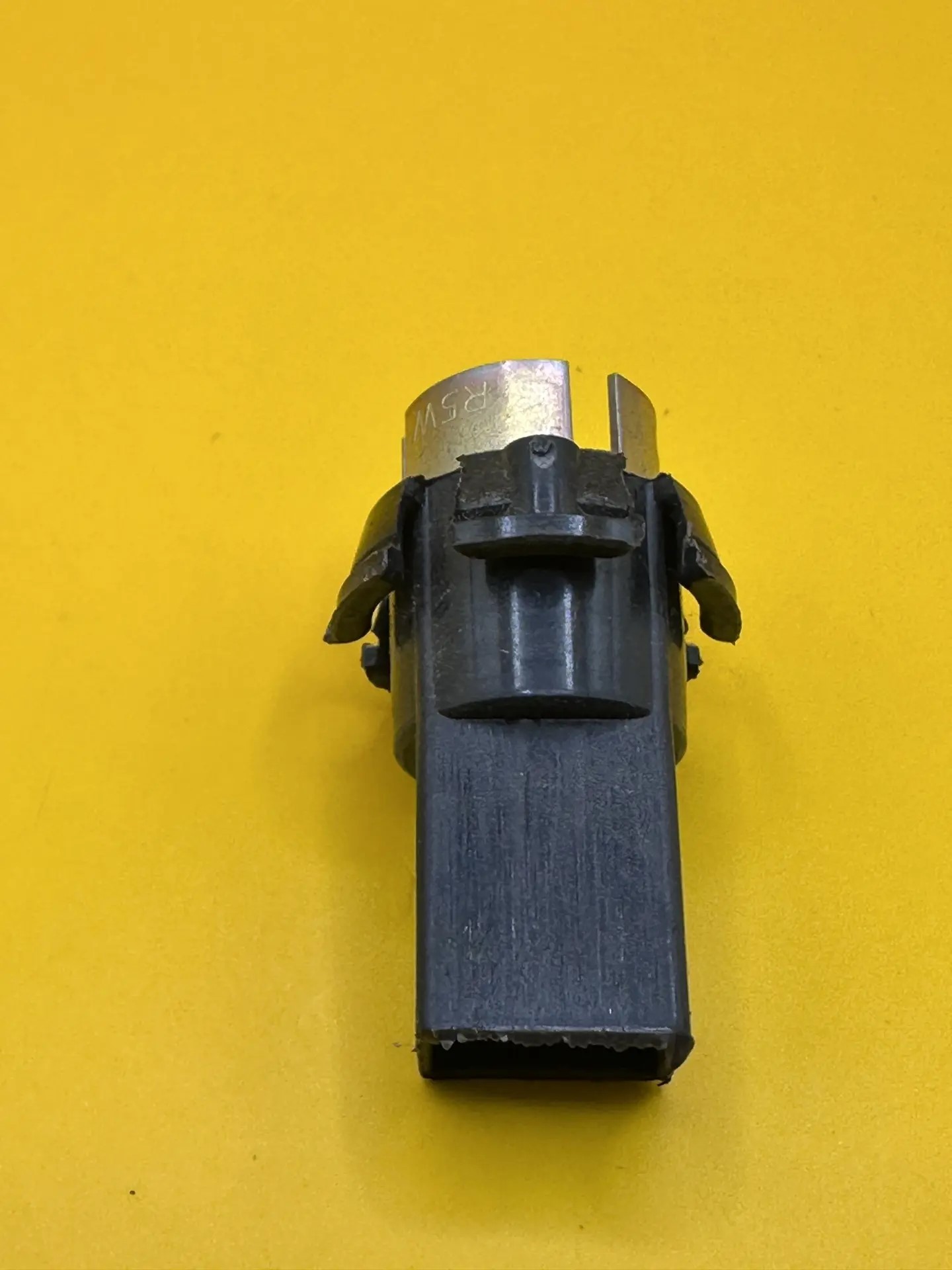

Патрон (держатель) лампы для фонаря подсветки заднего номерного знака под цоколь BA15S (P21W/R5W). Деталь состоит из:

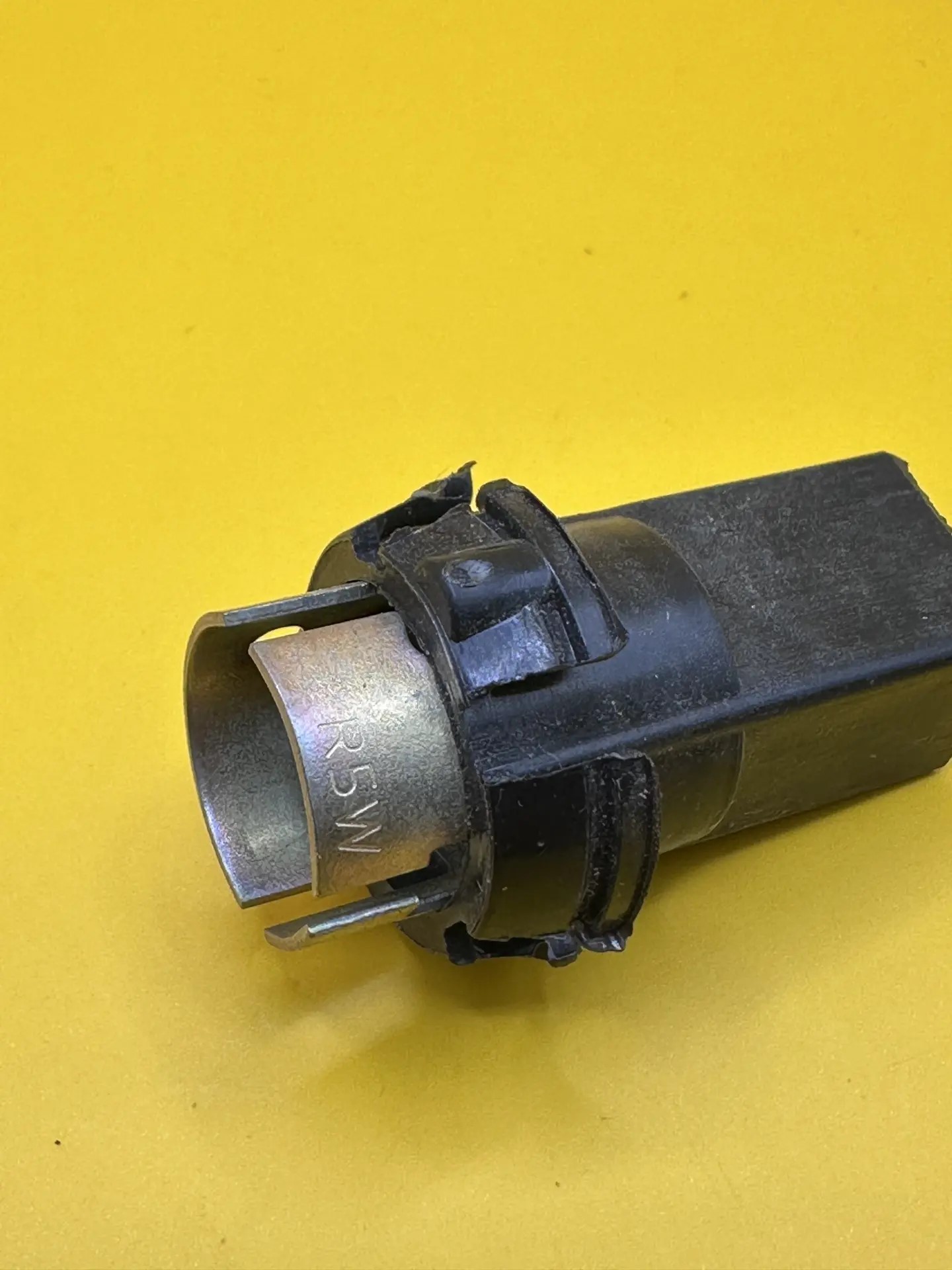

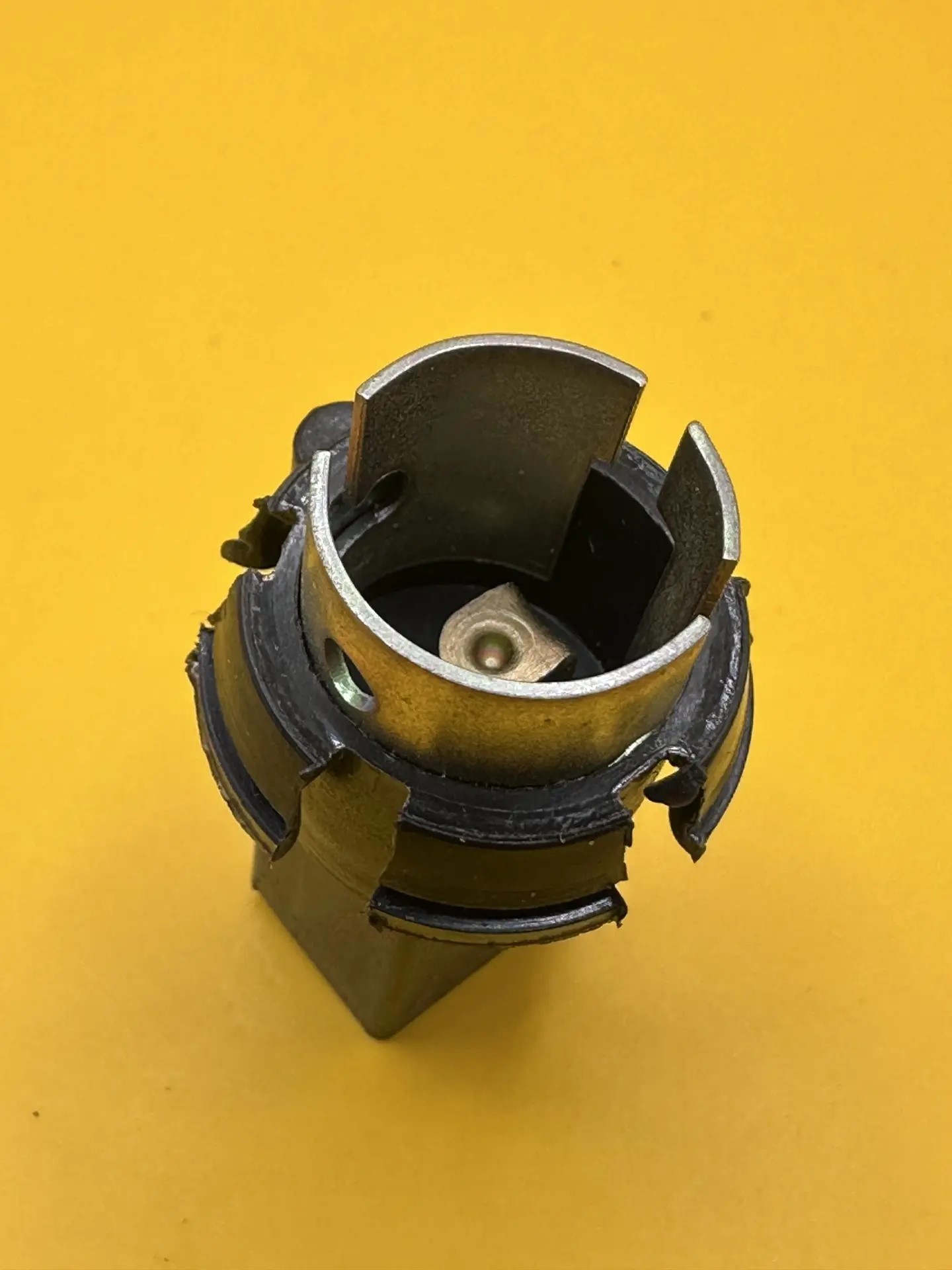

металлического цоколя‑контакта с маркировкой «R5W» — передаёт питание на центральный контакт лампы и формирует посадочное гнездо под цоколь BA15S;
корпуса из чёрного термостойкого ABS‑пластика — защищает контакты от влаги и пыли, выдерживает нагрев от лампы;
поворотного крепёжного кольца с фиксаторами — обеспечивает жёсткую установку патрона в посадочном гнезде плафона (фиксация поворотом на 15–30°);

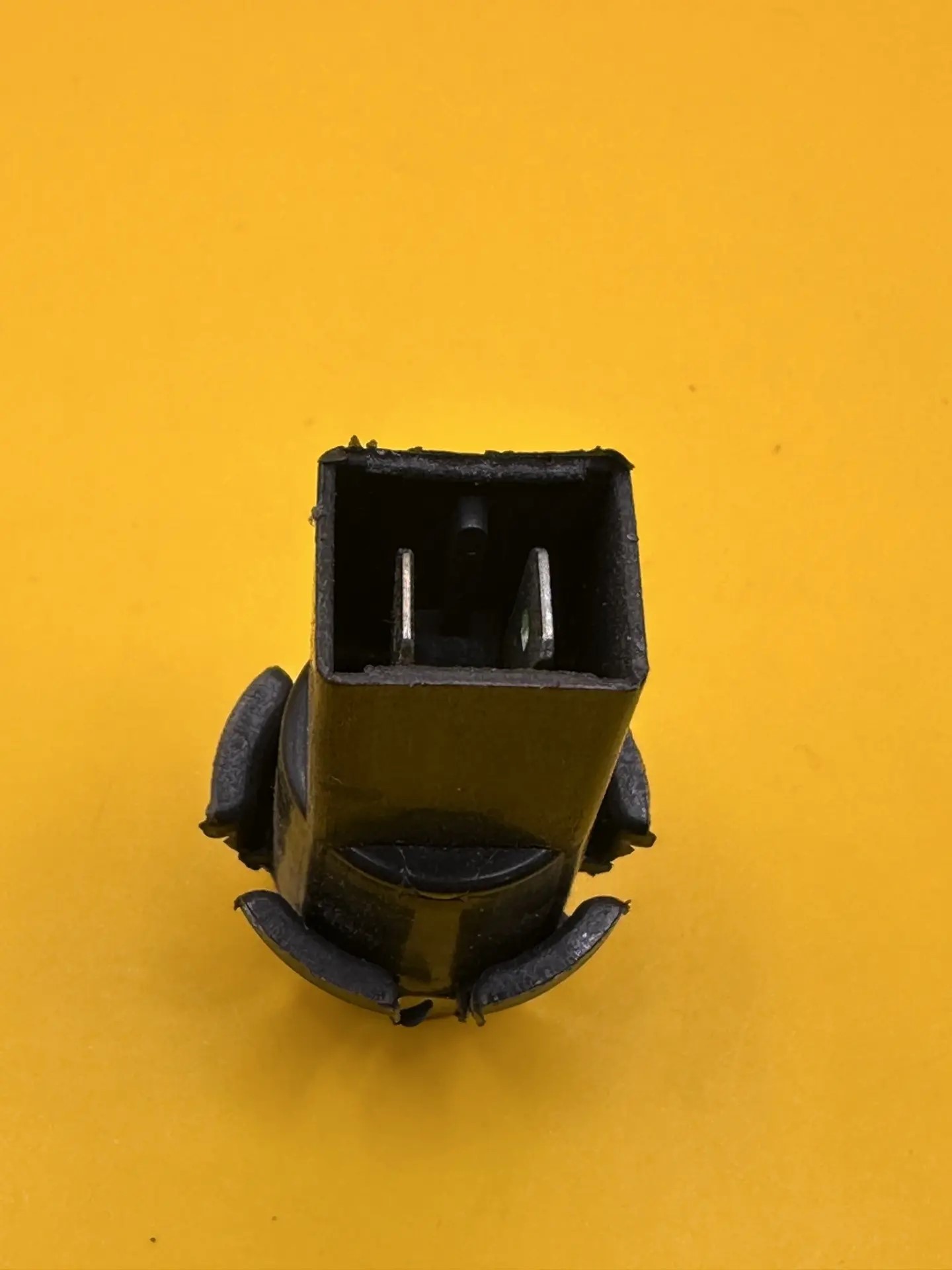

двух контактных лепестков снизу — для подключения к штатной проводке через ответную колодку или пайку.
Назначение — штатная установка ламп накаливания или светодиодных аналогов с цоколем BA15S (P21W/R5W) в плафоны подсветки заднего номерного знака. Патрон обеспечивает надёжный электрический контакт, вибростойкость, герметичность узла и простую замену лампы без демонтажа фонаря.
Характеристики:
тип цоколя лампы: BA15S (P21W/R5W);
рабочее напряжение: 12 В (допустимо 24 В при соответствующем исполнении);
номинальная мощность лампы: 5–21 Вт (R5W/P21W);
материал корпуса: ABS‑пластик + оцинкованная сталь (контактная часть);
цвет: чёрный матовый пластик + серебристый металл;
температурный диапазон: −40…+120 °C;
размеры:
наружный диаметр посадочного кольца: ~28–30 мм;
диаметр корпуса (по рёбрам): ~32–34 мм;
длина корпуса (от кольца до контактов): ~40–45 мм;
межосевое расстояние контактов: ~12–14 мм;
масса: ~25–30 г.
Совместимость:
ВАЗ‑2103, ВАЗ‑2106 — штатное применение в плафонах подсветки номера (2 шт. на автомобиль);
ВАЗ‑2121 «Нива» — аналогичные плафоны подсветки номера и задних фонарей;
ГАЗ‑24 «Волга» — при совпадении посадочного места и типа крепления (поворотная фиксация);
иные автомобили и спецтехника с плафонами под патрон BA15S поворотного типа — при совпадении габаритов и схемы подключения.
Комплектация: патрон лампы - 1 шт.
